动力电池拆解平台热失控预防及应急防护设计
设计原则：重在源头预防，异常优先转移至**故障隔离隔间，不依靠平台就地灭火。源头预防构造台面胶板选用V‑0级难燃阻燃材料；台面无尖锐凸起，避免戳破电芯；带调平功能平台设置倾角超限报警，电池包倾斜＞3°声光告警，提示停止高强度拆解作业，消除模组挤压、电芯隐裂诱因。监测预警适配平台预留传感器安装点位，可搭载非接触红外测温、可燃气体、一氧化碳、氟化氢检测探头；实现温升、产气前兆声光预警；半自动平台可实现告警状态下拆解机构停机。不设计自动推料机构，机械推送容易撞击电池加剧热失控风险。应急配套接口平台侧边设置绝缘救援钩固定位；工位就近配套移动式全氟己酮灭火装置，*用于初期小火辅助抑火。敞开拆解平台禁止内置热气溶胶自动灭火装置，气溶胶在敞开空间无法维持灭火浓度，且喷口高温存在二次引燃风险。 动力电池拆解平台面向退役锂离子电池回收再利用设计，用于完成电池包、模组及电芯的安全拆解。天津动力电池拆解平台测试服务

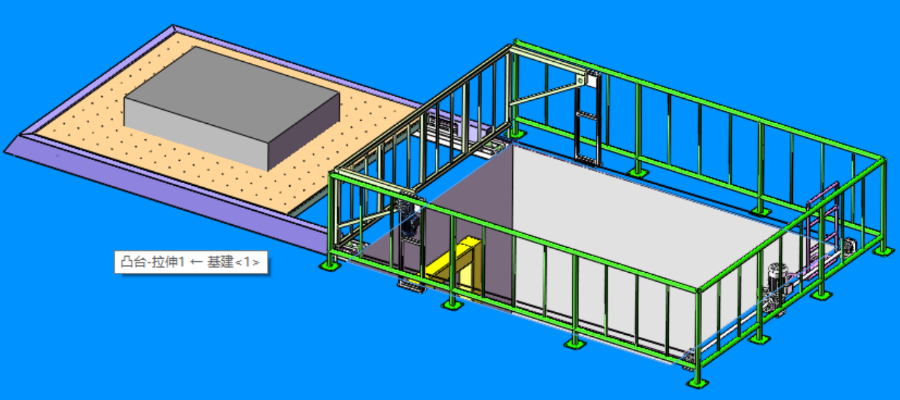

动力电池拆解智能升降落水平台设计构想一、设计构想背景传统动力电池拆解平台为固定高度、固定水平台面，存在三大行业痛点：不同品牌、不同重量、不同尺寸电池包吊装放置后台面倾斜、受力不均，拆解拧螺栓、拆铜排极易造成内部模组挤压、电芯隐裂，诱发后期热失控；人工适配高度困难，高位、低位拆解疲劳度大，作业姿势不标准，易产生磕碰、短路风险；普通升降平台无绝缘、防渗、防腐蚀、防滴液、防静电、热失控防护设计，无法满足锂电拆解试验室及高标准车间安全规范。基于以上问题，构想一体式智能升降自动落水平台，专为动力电池PACK安全拆解量身设计，实现高度自适应、水平自校正、安全自防护、环保自收集四位一体。

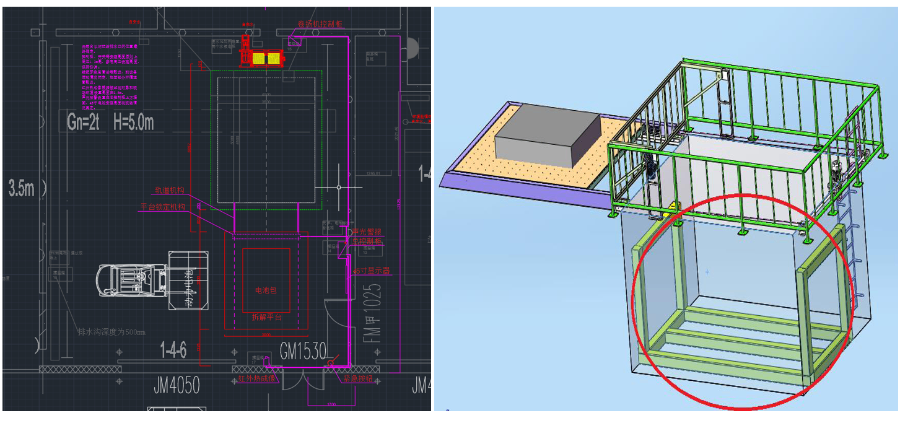

天津动力电池拆解平台测试服务动力电池拆解平台实验室可规划设计行吊系统用于搬运电池包。
切割后的电池内容物倒置于***收集箱内，电池外壳倒置于第二收集箱内，对电池的内容物和外壳分别回收，而且实现了自动化作业，提高了生产效率，节省了人力成本，减小了对员工的身体**影响，同时内容物不易外泄，保护环境。附图说明图1是本实用新型提供的电池拆解装置的结构示意图；图2是本实用新型提供的电池拆解装置的内部结构一个视角的结构示意图；图3是图2中a处的局部放大视图；图4是本实用新型提供的电池拆解装置的内部结构另一视角的结构示意图；图5是本实用新型提供的倾倒机构的结构示意图；图6是本实用新型提供的工作舱和过渡仓的结构示意图；图7是本实用新型提供的第二夹持机构的结构示意图；图8是本实用新型提供的第二撕碎机的结构示意图。图中：10、电池；1、工作舱；11、观察窗；12、工作台；121、机架；2、过渡舱；21、外舱门；22、内舱门；23、开门气缸；24、门架；31、第二驱动件；32、放置台；33、连接杆；4、***夹持机构；41、第四驱动件；42、止挡块；51、***收集箱；52、第二收集箱；521、第二撕碎机；5211、撕裂辊；53、第三收集箱；531、第三撕碎机；532、滑道；6、切割机构；61、带锯；62、第三驱动件；63、罩壳；64、支撑架；71、滑台；72、***导轨。
动力电池拆解应急预案
场景一：电池热失控、冒烟、明火作业人员立即停止一切操作，人员撤离至安全位置；严禁徒手搬运故障电池；使用绝缘救援钩远距离推移，转移至**故障电池隔离隔间；关闭隔间门；隔离隔间自动灭火系统待命；工位移动式全氟己酮灭火器用于初期小火；敞开工位不做长时间灭火处置；开启全域强排风；上报现场负责人；观察事态发展；若火势扩大，拨打消防报警电话。
场景二：电解液泄漏戴好防护面罩、耐腐手套；开启排风；使用吸附棉吸附泄漏电解液；吸附完毕，吸附棉放入密闭危废桶；少量地面残留，小苏打溶液擦拭中和；禁止直接用水冲洗流入地沟；大量泄漏，构筑围堰导流至废液收集容器；废液作为危废处置；皮肤接触电解液：流动清水冲洗不少于15分钟；眼部接触开启洗眼器；必要就医。
场景三：高压触电严禁徒手拖拽触电人员；先切断设备总电源，使用绝缘棒使伤员脱离带电体；立刻进行急救，视情况心肺复苏，拨打120急救。 动力电池拆解平台整体规划涵盖电池拆解台与拆解配套设施。
随着退役动力电池规模持续扩大，行业监管趋严，电池包型号多、结构差异大、退役电池健康状态参差不齐，拆解平台将由简易承载工装，向安全智能化、柔性通用化、数字互联、人机协同方向演进中国经济网。1、安全层面：本质安全进一步升级1）从被动防护走向前置风险识别：平台集成多源感知，融合温度、气体、声学传感，更早识别鼓包、内部微短路等热失控前兆；实现分级预警，不同风险等级给出声光提示、机构锁定、转运提示。2）安全边界更加清晰：平台硬件层面限制故障电池作业条件，一旦识别高风险特征，直接锁定拆解动作，强制提示转运故障电池隔离隔间；优化废液、熔融物导流防护，进一步降低化学品伤害风险。3）**件标准化：绝缘、阻燃、防渗组件形成标准化模块，便于快速更换，降低现场维护难度，适配安全生产、消防、环评常态化检查。动力电池拆解平台对拆解过程中产生的电解液进行及时收集。天津动力电池拆解平台测试服务
动力电池拆解平台在拆解环节配合使用绝缘垫等辅助防护。天津动力电池拆解平台测试服务
动力电池拆解工艺作业层面设计初衷
适配多型号电池包承载作业兼容不同尺寸、不同重量的乘用车、商用车电池包；带升降调平的拆解台还可以适配吊具、叉车多种上料方式，调节作业高度，改善人员作业姿态，降低高强度弯腰作业带来的疲劳，减少人为操作失误。规范拆解作业流程，保护零部件提供稳定平整作业基面，在拧螺栓、拆除铜排、拆卸BMS、分离模组作业时，电池包不会发生滑移晃动，减少拆解过程对完好模组、外壳、线束的二次损伤，兼顾梯次利用拆解对零部件完好性的要求。区分正常拆解与故障处置边界拆解台定位为完好电池样品的常规拆解工位载体，设计之初就明确：冒烟、漏液、过火故障电池不允许在此工位拆解，故障电池交由**故障隔离隔间处理，从硬件与使用定位上划清风险边界，避免高风险电池在敞开工位作业。 天津动力电池拆解平台测试服务
